Indicadores de estado LED

Los LED proporcionan información sobre el estado del sistema y de cada disco duro.

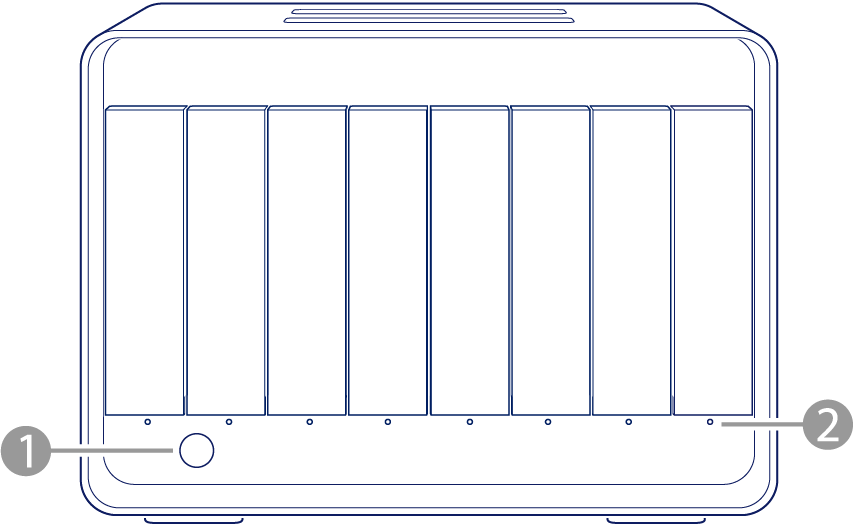

Ubicaciones de los indicadores LED

8big-system-leds

LED del sistema—Indica el estado del sistema.
LEDs de la unidad—Indican la actividad y el estado del disco duro.

Los LED de este dispositivo se pueden iluminar o atenuar mediante LaCie RAID Manager. Para obtener más detalles, consulte el Manual de usuario de RAID Manager.

LED del sistema

Color	Patrón	Estado del sistema
Desactivar	Desactivar	El dispositivo está apagado.
Azul (2 segundos) / Apagado (2 segundos)	Parpadeo lento	A partir de
Azul	Estable	En reposo
Azul / Azul oscuro	Pulsante	Inicialización en segundo plano
Verde / Apagado	Intermitente	Inicialización en primer plano
Azul celeste	Estable	Inicialización del primer plano completada
Morado / Azul	Pulsante	Reconstrucción de RAID
Púrpura	Estable	El rendimiento del conjunto de dispositivos se ve parcialmente degradado. El sistema está funcionando con redundancia reducida, pero aún puede tolerar otro fallo de la unidad. Esta situación suele producirse en una configuración RAID 6 después de que haya fallado una unidad. El rendimiento puede verse reducido, pero los datos permanecen protegidos.
Magenta	Estable	El rendimiento del conjunto se ve degradado. El sistema ha perdido su redundancia y ya no puede tolerar un fallo adicional en las unidades de disco. Esta situación suele producirse en una configuración RAID 5 tras el fallo de un disco, o en una configuración RAID 6 tras el fallo de dos discos. El rendimiento se reduce y los datos corren riesgo hasta que se sustituya la unidad defectuosa y se reconstruya la matriz.
Naranja	Estable	Temperatura de advertencia
Rojo / Apagado	Intermitente	Temperatura crítica
Rojo	Estable	Temperatura de emergencia, ventilador no conectado o RAID averiado

Control de LED

Color	Patrón	Estado de la unidad
Desactivar	Desactivar	No se detecta la unidad o la unidad está arrancando.
Azul	Estable	En reposo
Azul (2 segundos) / Apagado (2 segundos)	Parpadeo lento	Detección de la unidad en curso (funcionamiento normal)
Azul (100 ms) / Apagado (100 ms)	Parpadeo rápido	Se está accediendo a la unidad (funcionamiento normal).
Azul (2 segundos) / Apagado (1 segundo)	Intermitente	Análisis de salud del sector en curso
Azul / Azul oscuro	Pulsante	Inicialización de fondo
Verde / Apagado	Intermitente	Inicialización en primer plano
Azul celeste	Estable	Inicialización del primer plano completada
Morado / Apagado	Intermitente	Reconstrucción de RAID
Púrpura	Estable	El rendimiento del conjunto de dispositivos se ve parcialmente degradado. El sistema está funcionando con redundancia reducida, pero aún puede tolerar otro fallo de la unidad. Esta situación suele producirse en una configuración RAID 6 después de que haya fallado una unidad. El rendimiento puede verse reducido, pero los datos permanecen protegidos. Nota: Todas las unidades del conjunto parcialmente degradado muestran el mismo color y patrón, incluso mientras se accede a ellas.
Morado / Azul	Pulsante	Se está accediendo a la unidad mientras el rendimiento del sistema de almacenamiento está parcialmente degradado.
Magenta	Estable	El rendimiento del conjunto se ve degradado. El sistema ha perdido su redundancia y ya no puede tolerar un fallo adicional en las unidades de disco. Esta situación suele producirse en una configuración RAID 5 tras el fallo de un disco, o en una configuración RAID 6 tras el fallo de dos discos. El rendimiento se ve reducido y los datos corren riesgo hasta que se sustituyan las unidades defectuosas y se reconstruya el sistema de almacenamiento. Nota: Todas las unidades del conjunto degradado muestran el mismo color y patrón, incluso mientras se accede a ellas.
Magenta / Azul	Pulsante	Se está accediendo a la unidad mientras el rendimiento del array está degradado.
Naranja	Estable	RAID roto
Rojo	Estable	La temperatura de emergencia o el accionamiento están defectuosos.
